概述

沖渣水余熱采暖系統采用我公司擁有的沖渣水專用過濾器、沖渣水專用板式換熱器等配套設備。不僅有效的解決了高爐沖渣水水質不能滿足板式換熱器使用條件的問題。而且做到單一取暖季板式換熱器不堵塞不結垢，并能夠控制有效的控制二次側循環系統供回水溫度和保證二次側循環系統壓力穩定，為用戶提供一個高質量的取暖感受。

系統工作原理

沖渣水余熱采暖系統包括三個子系統：沖渣水循環系統（一次側循環系統）、二次網循環系統和補水系統。

一次側循環系統和二次側循環系統通過板式換熱器進行熱量交換，將一次側循環系統的熱量傳遞到二次側循環系統，二次側系統在循環過程中,經過散熱片將熱量傳遞到居民樓和商務樓。補水系統在二次側循環系統失水壓力降低時向二次側循環系統補水，保證壓力穩定。為了保證供熱房間的舒適，在三個子系統中配置了必要的控制元件和儀表，如熱側循環系統的電動調節閥、壓力和溫度傳感器、溫度計和壓力表，冷側循環系統的壓力和溫度變送器、流量計以及循環泵和補水泵的變頻裝置等，結合控制柜控制元件、電器元件可以做到本地自動控制和遠端監控。

設備特點

1、高效節能

采用沖渣水專用板式換熱器，同時配套知名品牌的自控系統實現供熱系統量調節和質調節的有效結合。

2、設計思路新穎

結構布置合理、緊湊，占地面積小，減少初投資，設計周期短，成套供貨，安裝簡單方便，大大節省了熱力工程建設時間，同時節省了大量的安裝費用。

3、技術

多種控制方式可供選擇，通過數據通訊，實現遠程監控，能夠真正的實現整套換熱站系統無人值守。

4、易于管理

完善的產品質量檢測機制，科學的沖渣水余熱采暖換熱站管理方法，有效的提高了供熱質量，給用戶提供穩定、可靠的高品位熱源。

核心配套設備介紹

（1）沖渣水專用過濾器：

換熱站過濾系統是余熱回收系統的關鍵設備。萊特擁有自主研發制造的高爐沖渣水專用過濾機組能夠連續穩定運行。有效地把沖渣水中的渣棉、沉渣、懸渣、浮渣等顆粒物去除。

高爐沖渣水進水進入沖渣水專用過濾器，過濾器內部的過濾元件將高爐爐渣等雜質阻擋在外部，干凈的水進入板式換熱器后回到過濾器將爐渣等雜質帶回沖渣水池。

特點：

1、適合多種工況

適合平流法、底濾法、INBA法、嘉恒法、眀特法等不同的沖渣工藝。

2、過濾精度高

最高能夠達到60目沖渣水過濾器。

3、運行穩定

過濾機組自動反沖洗，無需人工操作，反洗徹底，防堵塞，能夠連續穩定運行。

4、維護方便

低壓運行設備，安全可靠，維護率低，維護方便。

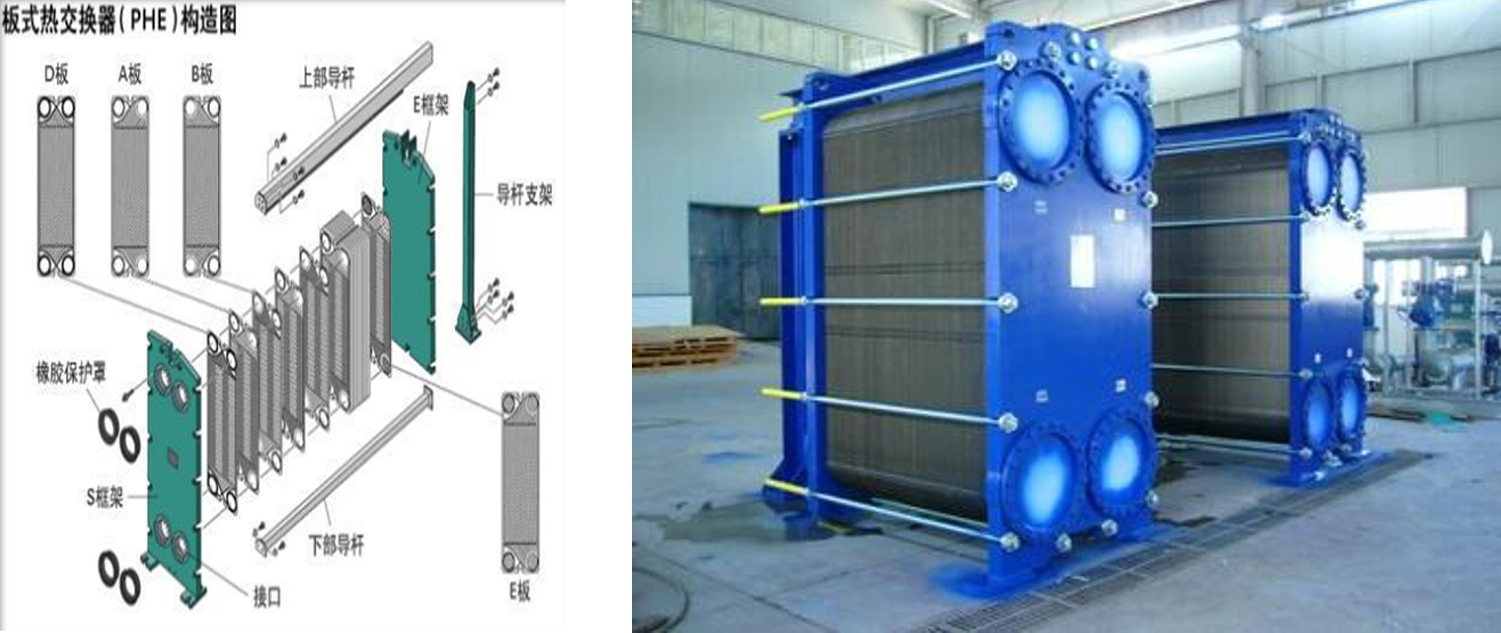

（2）萊特沖渣水專用板式換熱器：

1、沖渣水專用板式換熱器的沖渣水過流部件采用納米涂層技術，能夠防止渣棉及硅酸鹽結垢體及二氧化硅結晶體的附著，阻垢效果顯著。

2、采用進口換熱器技術及加工工藝，換熱器內部湍流效果顯著，防堵能力強。

3、換熱板片采用鈦合金材料，解決了氯離子對各種不銹鋼的腐蝕問題，設計使用壽命為20年。

4、換熱器換熱效率高，傳熱系數超過4000W/㎡·°C

5、熱器換熱體積小，占地面積小，可幫助客戶節省土地使用面積，節約土地資源及土建投資。

圖片：

控制系統：

西門子暖通行業專用PLC可編程序控制器

控制智能化，降低能源消耗，提高換熱效率，精準控制供暖溫度，提高用戶舒適程度；PLC遠程通信，遠程控制，智能化管理，合理分配能源。

SCADA監控系統

1、提供全面的供熱參數測量，對運行工況進行系統的分析判斷；

2、準確有效的調節系統運行工況，通過自動控制和系統優化解決用戶冷熱不均，水力失衡，供熱量與需熱量不匹配等問題；

3、對換熱站數據信息進行分析、統計，工作人員可通過圖表形式輸出各站的數據、報警信息，以便打印、存檔；

4、實現換熱站無人值守，減少官網運行調節的工作量，最終達到在提供供熱系統的供熱量和供熱品質的同時節能減排、減少污染物排放的目的。
